實驗室氣體管道的設計有什么要求?
2022-06-24 09:56:27
實驗室氣體管道的設計有哪些要求?氣路系統主要應用于處理高純度氣體，或有氣體和腐蝕性氣體的控制設備，是真正的針對實驗室氣路系統。那么實驗室氣體管道的設計有什么要求?下面由深圳普萊斯特科技公司的工作人員為大家介紹：
1、壓縮空氣在管路上有過濾雜質和水分的凈化裝置，此凈化裝置需要并聯一路，用單獨的閥門隔離，以方便對過濾裝置進行維修。
2、高純氣體管路的連接為無縫焊接。連接到閥門或調節裝置時才可以使用接頭配件。
3、所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管(BA級)組成。銅管只使用在氣體管路的末端，對氣體純度要求不是太嚴格的地方。(比如通風柜)。
4、氣體管道不得和電纜、導電線路同架鋪設。
5、每個實驗室都要有單獨的控制閥、減壓閥和壓力表。
6、引到工作臺的氣體管路要安裝單獨的控制閥。工作臺上要均勻排放各種氣體的控制閥門。在氦氣管路前面建議安裝氣體凈化裝置。

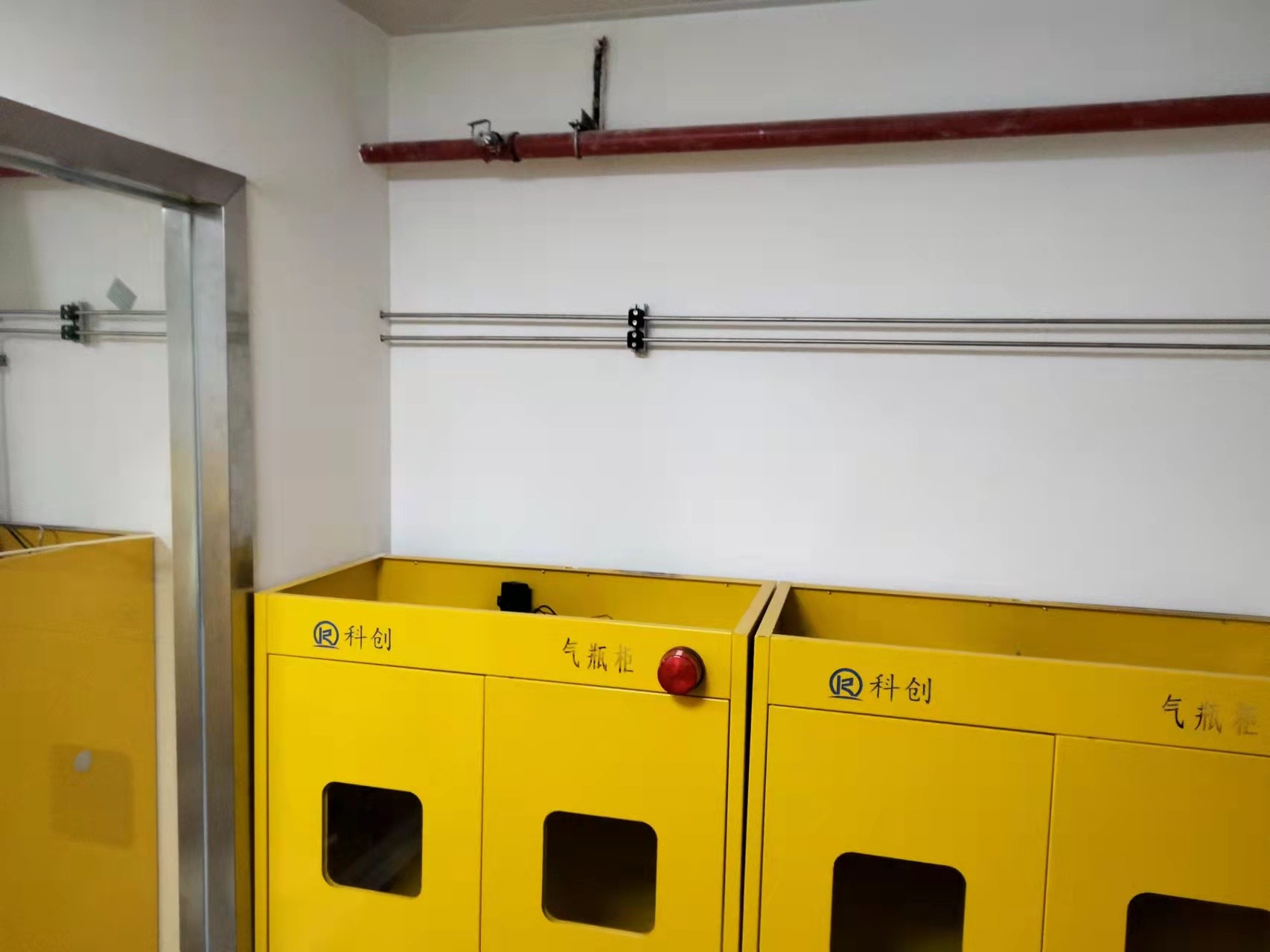

7、每隔1.5米左右，氣體管路就需要有支架。另外根據氣體管路彎曲的半徑，設置合適的支架位置。所有彎曲處都要有支撐。氣體管路所有的支架都要進行鍍鋅防腐處理。
8、易燃?xì)怏w，如乙炔需要和其他氣體分開單獨引入。氫氣管道若與其他可燃?xì)怏w管道平行敷設時，其間距不應小于0.5M;交叉敷設時間距不應小于0.25M。分層敷設時氫氣管道應位于上方。
以上實驗室氣體管道的設計有哪些要求就介紹到這里了，實驗室的任何的設計都是有規格要求的，所有的氣體的排放是非常重要的。
